Waagenkommunikation mit SteriBase

Damit SteriBase mit der Waage kommunizieren kann, müssen drei Kriterien erfüllt werden:

1) die Anschlußart via RS232
2) die Waagen-Konfiguration im eigenem Menü
3) die SteriBase-Konfiguration in den allg. Optionen und Einstellungen



4) Trouble-Shooting



1) Anschlußart über die serielle Schnittstelle

Der Anschluss an den Computer erfolgt aktuell nur über die serielle Schnittstelle (RS232).
Waagenmodelle, die so eine serielle Schnittstelle besitzen (ältere Modelle) können somit direkt an den Rechner über ein serielles Kabel (9-polig) angeschlossen werden, sofern der Rechner diesen seriellen Anschluß besitzt.

Neuere Waagenmodelle, die einen USB-Anschluss haben, müssen entweder über einen physischen, seriellen Adapter angeschlossen werden oder über einen COM-Port Emulator verfügen- der die über USB gesandten Daten an einen virtuellen COM-Port verfügbar macht.
Bitte beachten Sie bei physischen, seriellen Adaptern, dass Sie hier den Empfehlungen des Waagenanbieters folgen und unbedingt Originalkabel verwenden, damit die Verbindung eine möglichst hohe Stabilität aufweist. Ebenfalls sollte man eine möglicherweise eingeschränkte Reichweite berücksichtigen. Informationen zum COM-Port Emulator erhalten Sie vom Waagenanbieter bzw. richtet dieser diesen für Sie ggf. direkt ein. Diese USB-seriell-Adapter müssen üblicherweise über den mitgelieferten Treiber installiert werden, damit diese funktionieren.
Eine Kommunikation via LAN ist aktuell zwar vorgesehen, aber noch nicht implementiert. Auch hierfür gibt es ggf. Emulatoren, die das Netzwerksignal an einen virtuellen COM-Port übertragen. Auch hier kann Ihnen der Waagenanbieter weiterhelfen.

ACHTUNG:
Wenn Sie auf einem Terminalserver arbeiten, so verbinden Sie sich zunächst via RDP-Sitzung auf den Server -ehe Sie dort das SteriBase starten.
Somit nehmen Sie die Waage -die lokal angeschlossen ist- mit in die Sitzung.

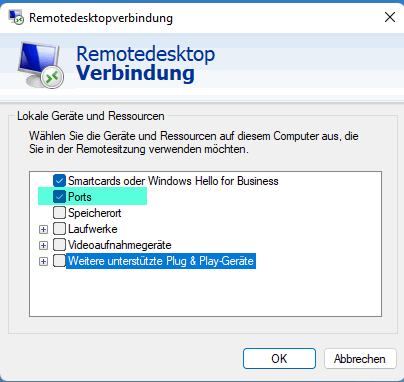

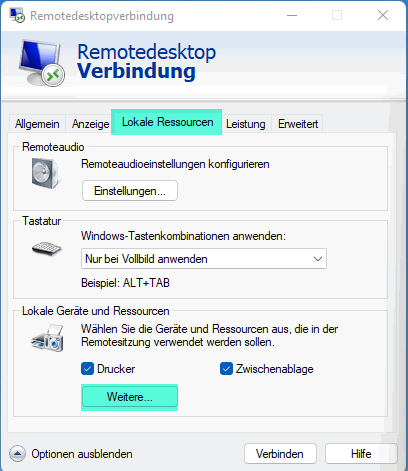

Konfigurieren Sie die RDP-Sitzung bitte so, dass in den Einstellungen der Remotedesktopverbindung auch die PORTS mit übergeben werden.
Diese Einstellung finden Sie über die rechte Maustaste des RDP-Icons unter BEARBEITEN. Ansonsten wird die Waage nicht mit SteriBase kommunizieren können.



2) Waagenkonfiguration in ihrem Menü einstellen

 Damit die Kommunikation zwischen Software und Hardware funktioniert, müssen beide Instanzen aufeinander abgestimmt sein.

Somit müssen Einstellungen in SteriBase vorgenommen werden (Punkt 3) und auch Einstellungen in der Waage selbst.

Diese Einstellungen werden möglicherweise nach einer jährlichen Wartung wieder zurückgesetzt, so dass diese ggf. erneut vorgenommen werden müssen. Von daher empfehlen wir Ihnen diese Einstellungen schriftlich festzuhalten, um jederzeit darauf wieder zurückzugreifen.

Die Waageneinstellungen werden von Ihnen bzw. Ihrem Waagenanbieter vorgenommen. Haben Sie bitte Verständnis dafür, dass der SteriBase-Support Ihnen hierbei keine Unterstützung leisten kann.

Je nach Waagenmodell gibt es verschiedene Wege ins eigene Waagenmenü zu gelangen. Details dazu finden Sie im Waagen-Handbuch.
Hier finden Sie ein Beispiel einer Sartorius-Waage dazu mit den relevanten Einstellungen, die farbig markiert sind, --> SartoriusWaageKonfig.pdf



3) SteriBase-Konfiguration in den allg. Optionen und Einstellungen

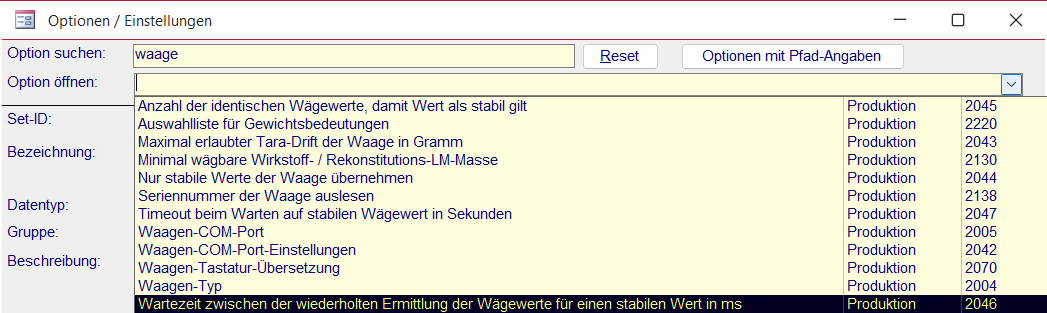

Gehen Sie in SteriBase unter WEITERE auf OPTIONEN UND EINSTELLUNGEN. Geben Sie als Suchwort den Begriff "Waage" ein.



Gehen Sie nun nacheinander folgende Optionen durch:

SetID: 2004//Waagen-Typ  z.B. Mettler oder Sartorius oder virtuelle Waage (zum Testen)
SetID: 2005//Waagen-COM-Port (siehe Punkt 1) z.B. COM 1 oder COM 2 oder COM 3 (zu Ermitteln im Windows Gerätemanager)
SetID: 2043//Waagen-COM-Port-Einstellungen <ApplSet>
<Baud>2400</Baud>
<Data>7</Data>
<Stop>1</Stop>
<Parity>E</Parity>
<XOnXOff>TRUE</XOnXOff>
<RTSCTS>FALSE</RTSCTS>
<DTRDSR>FALSE</DTRDSR>
</ApplSet>

Diese Optionen sind für die Kommunikation zwischen SteriBase und der Waage essentiell und müssen passend eingestellt sein.

Weitere Waagen-Einstellungen dienen nicht der technischen Einrichtung, sollten aber dennoch berücksichtigt werden:

SetID: 2044//Nur stabile Werte der Waage übernehmen  TRUE
SetID: 2045//Anzahl der identischen Wägewerte, damit Wert als stabil gilt 2-3
SetID: 2043//Maximal erlaubter Tara-Drift der Waage in Gramm 0.05 oder 0.10
SetID: 2138//Seriennummer der Waage auslesen  TRUE oder FALSE (je nach Waagenmodell)
SetID: 2047//Timeout beim Warten auf stabilen Wägewert in Sekunden 60
SetID: 2046//Wartezeit zwischen der wiederholten Ermittlung der Wägewerte für einen stabilen Wert in ms 150



4) Trouble-Shooting: es kann keine Kommunikation hergestellt werden

Es kann diverse Ursachen geben, weshalb die Kommunikation zwischen SteriBase und der Waage nicht funktioniert. Dabei gilt v.a. zu beachten, ob die Waage bereits schon mit SteriBase erfolgreich kommuniziert hat und es auf einmal nicht mehr funktioniert oder ob die Waage ganz neu angeschlossen werden soll.

Hier finden Sie eine kleine Checkliste zur Überprüfung:

1. Hat die Waage überhaupt schon mal mit SteriBase kommuniziert? Wenn ja, was wurde verändert? Wenn nein, siehe 2.

2. Ist die Waage in ihrem eigenem Menü passend konfiguriert (Punkt 2)? Besonders bei neuen Waagen relevant oder nach einer Wartung.

3. Sind in SteriBase die Einstellungen passend konfiguriert (Punkt 3)? Sind diese auch für den jeweiligen Arbeitsplatz gültig?

4. Hat sich evtl. der COM-Port geändert? Kommt nach Reinigungsarbeiten vor, wenn die hardware abgestöpselt wird und möglicherweise nicht wieder im Ursprungszustand angeschlossen wird. Stellen Sie den Ursprungszustand wieder her.

5. Wenn Sie über eine RDP auf einem Terminalserver arbeiten: nimmt die RDP-Sitzung in den Einstellungen auch die Ports mit? Siehe hier
